一、产品介绍

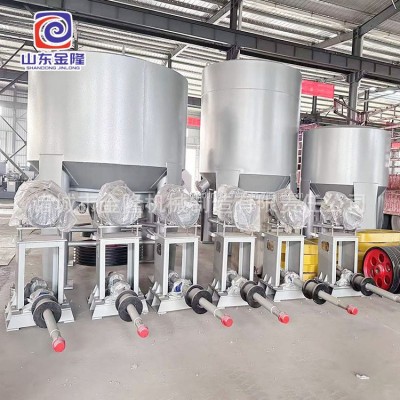

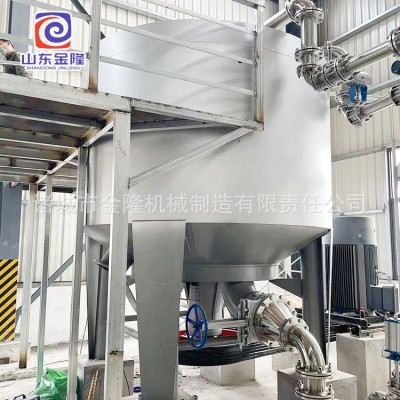

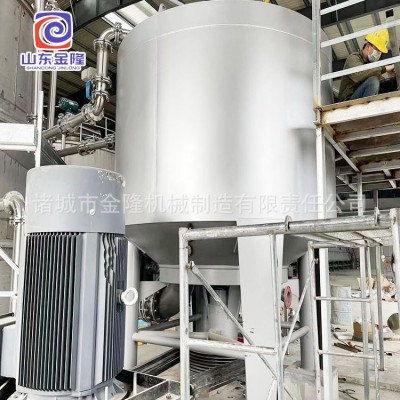

高浓水力碎浆机是废纸脱墨制浆流程的主要废纸打浆碎浆设备，高浓水力碎浆机又叫碎浆机、水力碎浆机、高浓碎浆机、造纸打浆机、废纸碎浆机、造纸碎浆机、餐厨垃圾制浆机等，高浓水力碎浆机适用于新闻报纸、书刊杂志纸、画报纸、浆板及损纸等各种废纸（碎浆浓度10-16%）的分散疏解。通过机械力量与化学助剂的共同作用，将纸料疏解，并有效地使油墨粒子及塑料、薄膜等轻杂质从纤维表面脱落分离。

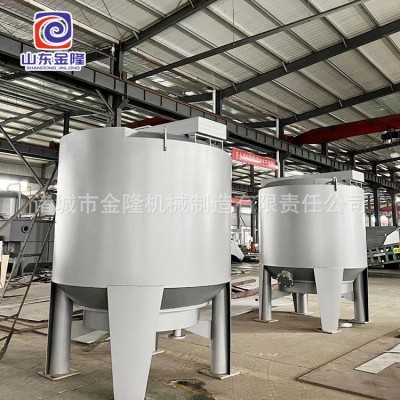

高浓水力碎浆机由钢制槽体沿着垂直方向装置的螺旋碎浆器、传动机构、出浆装置等组成。
高浓水力碎浆机工作原理：高浓水力碎浆机在高温、高浓的条件下，使纸料经受强烈的涡流循环作用，并产生强烈的摩擦，撕裂和搓揉，使纸料充分疏解，既保证了纤维长度和强度，避免了废纸中的杂质被粉碎，又使油墨颜料更易从纤维中分离出来，热熔物的去除效果也更明显，从而达到优良的碎浆效果。

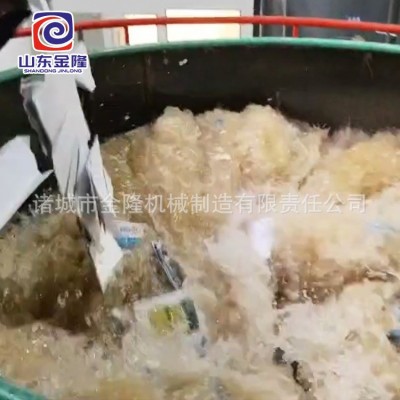

废纸、化学药品从槽体上方投料口放入，与热水混合，螺旋式叶轮回转时，10-16%浓度的浆料借螺旋导流片的作用由上而下、由里向外推甩，受到挤压的浆料再从四周向上推移，到达顶部后又翻向绞龙中心继续被疏解。废纸总是处在快速疏解磨擦的工作中，纤维之间产生强烈的摩擦和搓揉，并与带撕裂齿的螺旋翼片之间也产生强烈摩擦，最终完成疏解过程。油墨也逐步从纤维表面脱落。
高浓水力碎浆机设备特点：
1、可在10-16%的高浓度下疏解废纸，柔性疏解保护再生浆的纤维强度。
2、对于含有大量杂质（如塑料、金属片、砂砾等）的混合废纸，不容易将杂质破碎，从而有利于后工序的筛选净化。
水力涡流制浆机是根据水力涡旋原理，同时实现餐厨垃圾的破袋、有机质确象、杂质品离，全量回收有机质和油脂，是餐厨垃圾预处理阶段的最优理想设备。
采用专业设计的叶轮转子，设计合理的线速度，优化设计制浆机主槽体结构，实现有机质与导质的高效分离，大幅降低有机浆液后续的去除杂质难度。
高浓水力碎浆机规格参数：
型号 | 公称容称(m2) | 生产能力(t/d) | 纸浆浓度(％) | 配用动力(kw) |
tggsⅲ-3 | 3 | 9-12 | 12±2% | 55 |
tggsⅲ-5 | 5 | 13-18 | 75 | |
tggsⅲ-8 | 8 | 20-30 | 110 | |
tggsⅲ-10 | 10 | 30-45 | 160 | |
tggsⅲ-15 | 15 | 45-60 | 220 | |
tggsⅲ-20 | 20 | 60-80 | 310 | |
tggsⅲ-25 | 25 | 90-120 | 400 |
二、技术原理
以回流水为介质，通过水力涡流形成撕扯、揉搓、摩擦作用，利用涡流流层间的差速疏解效碎浆，使餐厨垃圾中各组高效分离。有机质浆液和杂质被高精度分选输出，在杂质输出前还会进一步清洗，回收残留有机质和油脑。
目前用于废纸及浆板碎解的常规型的水力碎浆机存在着以下的不足之处
(1)碎解时间长；
(2)碎解浓度偏低，一般在4－5％，因此碎解过程耗用的蒸汽、化学药剂和电比较多，设备占地较大；
(3)碎解过程中剥离出来的油墨和涂塑废纸的薄膜均破碎为细粒状，不利于浆料的筛选与脱墨后的浮选；
(4)筛板孔眼易堵。
本实用新型的目的是提供一种在高浓度水力碎浆机中使用的转子。在碎浆机中采用这种转子后碎解浓度提高、碎解时间缩短；碎解过程耗用的电、汽、药剂减少；碎解后从纤维上剥离出来的油墨和薄膜均为粗粒或大片；碎解设备占地小；筛孔畅通。
高浓水力碎浆机的转子包含有下列的结构组成
1、一根底部带圆锥体的转子轴；
2、在轴的外表面上固接了双头螺旋面的叶片，每一螺旋上下连续但螺旋形状不同，在圆锥体以上的部分是采用柱形斜螺旋、其母线与轴线之间交角γ在50°－70°的范围内，圆锥体表面上的螺旋面是变螺距阿基米德螺旋形，这部分叶片的母线与轴之间的交角γ向下逐渐变大，在圆锥体底面处展开成与水平线成90°角。
3、在圆锥体底部安装了一个刀盘，刀盘的切向安装了刀片。刀底面与筛板平行的面之间的交角(以下简称后角)β为2°－10°，底面同刀的刃面之交角(以下简称刃角)α为45°－60°。
本实用新型的转子在碎浆机中运转时能产生强大的旋流作用，使浆料呈上下环流运动，因此碎解浓度可以提高、碎解时间缩短，并且纤维在摩擦与剪切的作用下其表面的油墨或薄膜呈粗粒或大片剥落。经实际测定，在使用本实用新型转子的水力碎浆机中，碎解浓度高达14％、碎解时间缩短20％、能耗降低20％、汽量节省15％、化学药剂节约10％，从纤维上剥离下来的油墨粒子粗大、薄膜呈大片或整片，碎浆设备占地缩小，并且浆料中产生的轴向推力强迫浆料过筛孔，因此无堵塞现象出现。
