商品描述
特点 ：
1）传动环节少，机械效率高，结构紧凑，运行平稳；
2）占地面积小，处理量大，能耗低；
3）安装、运行、维护费用低；
4）可在要求的混合时间内达到一定的搅拌强度，满足混合速度快、均匀、充分等要求，且水头损失小，并可适应水量的变化以适用于各种水量的水厂。
构造及工作过程 ：

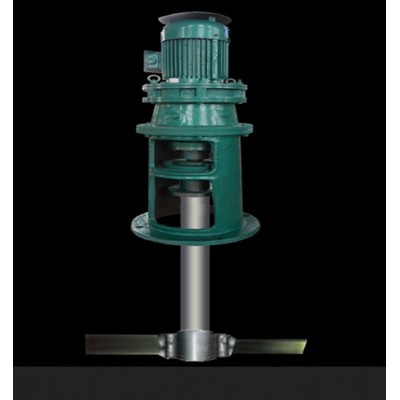

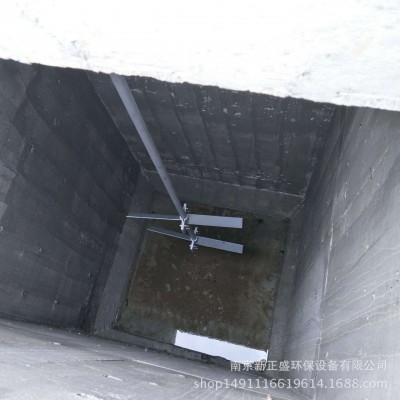

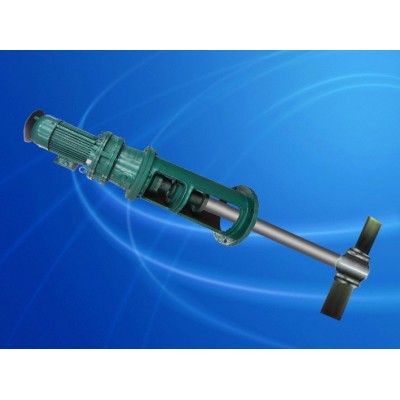

JBJ型桨式搅拌机由电机、减速机、机架、搅拌轴、桨板、联轴器、水下支座等组成。根据密封方式可分为：A型：带有机械密封，B型：不带密封，C型：其它密封方式，可适用于不同密封要求的场合。 驱动装置采用普通电机或防爆电机、摆线针轮减速机，驱动装置主轴通过联轴器与搅拌轴联接，搅拌轴由轴承支承，具有足够的强度和较高的稳定性。 搅拌机桨叶采用45度折叶桨，可产生轴向、径向和环向分流，使物料与水快速充分混合，满足工艺要求。
设备运输、安装、调试注意事项：
1、贮运过程中，长轴尽量直立放置，如水平放置应防止挤压变形。
2、起吊时注意避免碰撞。
3、安装方法：
1）安装前，应核对与安装设备有关的基础尺寸是否符合安装要求。
2)将减速机支座与连接底板紧固后，水平放置在土建预埋件上相应位置， 校正支座与减速机连接平面是否水平，并加以调整至水平状态。
3）连接搅拌机轴与减速机底座。

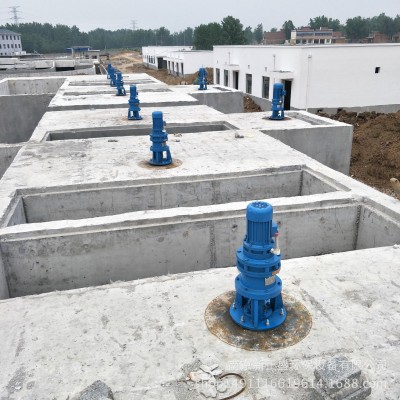

4）对于具有水下支座的桨式搅拌机：将水下支座与连接底板紧固后，水平放置在池底的土建预埋件上相应位置，校正支座平面是否水平，中心位置应位于减速机支座中心的垂心，并加以调整至水平状态。
5）对于具有水下支座的桨式搅拌机：连接搅拌机轴和水下支座，手工盘动减速机支座内半联轴器，此时，转轴应转动灵活，水下支座应无明显位移。
6）对于具有水下支座的搅拌机：先点焊固定水下支座连接底板与 基础预埋板，然后点焊固定减速机支座连接底板与基础预埋板。
7） 手工盘动减速机支座内半联轴器，此时，转轴应转动灵活。如转动有卡滞现象，应重新固定，直至调整到好的状态。焊接固定减速机支座连接底板与基础预埋板。对于具有水下支座的搅拌机，应接着焊接固定水下支座连接底板与基础预埋板。
8）安装桨板及驱动部件（减速机、电机）。
9）适当拧紧半联轴器上螺栓螺母 调试方法：
1）调试前，依减速机要求进行注油。
2）检测驱动电机的绝缘程度，对地绝缘电阻不得低于5MΩ。
3) 按电机连接方法要求连接电机与控制系统。控制系统的接线参见电控原理图及使用说明。
4）搅拌机安装后正式使用前须进行试运转，在空转正常的情况下，再逐渐加载运转。试运转中设备应运行平稳，无异常振动。
