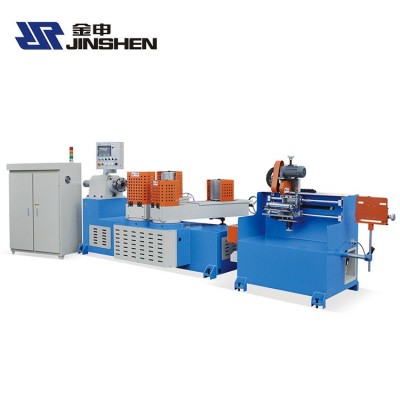

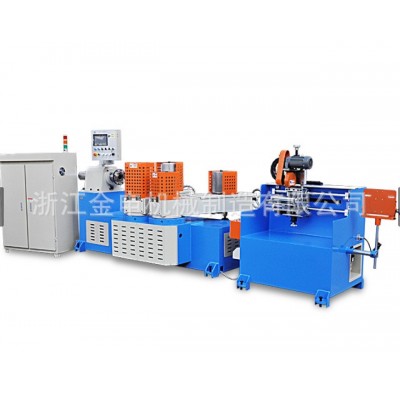

PTA4-120型普通纸管机
产品展示：
产品用途：
通用机型，适用于各类胶带、卷筒纸、化纤管、包装纸罐的纸管生产
产品用途：
1、17年新版纸管机，高性能配置，通用性能更强。
2、采用PLC逻辑控制系统, 触摸屏人机界面操作。
3、主电机采用矢量型高扭矩变频器调速，
4、 双光电定位长度控制，配合自动变速功能给纸管切割长度更精确。
5、模块化电气布局设计，使用、维护、维修更方便更科学。
6、低噪声传动设计。
7、采用双面上胶独立不锈钢胶槽，进口聚氨酯刮刀。
主要参数：
| 技术参数 | 控制系统 | ||
| 卷绕纸张层数 | 3-16层 | PLC控制器 | 台湾台达 |
| 最大卷管直径 | 200mm | 人机界面 | 威纶MT6071 |
| 最小卷管直径 | 20mm | 程序版本 | JS-A3.2 |
| 最大卷管厚度 | 10mm | 变频器 | 日本安川7.5kw |
| 最小卷管厚度 | 1mm | 执行器件（接触器等） | 中国正泰产品 |
| 卷芯模具固定方式 | 法兰加顶紧 | 信号元件（光电开关等） | 日本欧姆龙产品 |
| 卷绕机头 | 四机头单皮带 | 气动元件 | 台湾亚德客产品 |
| 切割方式 | 气动单圆刀切割 | 同步控制 | 无 |
| 上胶方式 | 双面上胶 | 定长方式 | 红外线传感器 |
| 操作人数 | 1-3人 | ||
| 卷出纸管速度 | 3-15米 | 配备装置 | |
| 调速控制 | 变频器 | 遥控器 | 可选配 |
| 输入电源 | 380v三相四线（其他电压定制） | 自动落管架 | 可选配 |
| 皮带对角 | 手动调节 | ||
| 规格尺寸 | 皮带调节 | 手动调节 | |
| 主机尺寸 | 3800*1700*1800mm | 缺纸自动停机 | 无 |
| 占地面积 | 18000*6000mm | 自动供胶水 | 齿轮泵1.5kw |
| 轮毂直径 | 215mm | 纸带自动供润滑油 | 可选配 |
| 轮毂高度 | 200mm/350mm | 张力调节 | 可选配 |
| 最小轮距 | 750mm | 纸架类型 | 十字型分体纸架 |
| 最大轮距 | 950mm | 卷管皮带 | 帆布带 |
| 总质量 | 2200kgs | 主机摆角 | 无 |
| 传动系统 | 附送配件 | ||
| 主机功率 | 7.5kw皖南 | 卷管芯棒 | 1套 |
| 主机转速 | 1400r/min | 卷管皮带 | 1条 |
| 轮毂最高转速 | 48r/min | 应用工具 | 有 |
| 轮毂输出扭矩 | 4500N.m | 切管刀片 | 1片 |
| 减速机型号 | WPO155型，杭州嘉诚 | ||
| 轮毂驱动 | 4轮驱动 | ||
| 切刀电机 | 台湾万鑫 | ||
| 轴承 | 哈轴 |
